Почему поддоны станков для производства блоков трескаются и как это предотвратить?

Блокировать поддоны для машинявляются бесшумными рабочими лошадками в производстве бетонных блоков. Они поддерживают свежесформированные блоки, проводят их отверждение и выдерживают повторяющиеся воздействия вибрации и разрушения. Тем не менее, несмотря на свою решающую роль, поддоны часто преждевременно трескаются, что приводит к остановке производства, проблемам с качеством блоков и дорогостоящей замене. Почему трескаются поддоны станков для производства блоков? Ответ заключается в сочетании факторов: усталости материала от циклических нагрузок, ударных напряжений во время извлечения из формы, термоциклирования в камерах отверждения и ненадлежащего технического обслуживания. В Quangong Machinery Co.,Ltd. мы проанализировали тысячи вышедших из строя поддонов на различных заводах по производству блоков и определили основные причины и, что более важно, наиболее эффективные стратегии предотвращения. Понимание этих факторов — первый шаг к продлению срока службы поддонов и обеспечению бесперебойного и бесперебойного производства.

Треснутые поддоны — это не просто неприятность, это существенная статья расходов. Один треснувший поддон может повредить форму машины для изготовления блоков, вызвать неравномерное уплотнение и привести к бракованию блоков. При больших объемах работ преждевременный выход из строя поддона может стоить сотни долларов при прямой замене, а также тысячи долларов из-за производственных потерь. Наша фабрика разработала комплексный подход к проектированию и обслуживанию поддонов, направленный на устранение коренных причин растрескивания. В этой статье подробно описаны механические, термические и эксплуатационные причины возникновения трещин на поддонах, представлена ​​подробная таблица технических характеристик нашей линейки поддонов и предложены практические советы по предотвращению трещин. Независимо от того, используете ли вы деревянные, стальные или композитные поддоны, принципы, которыми мы делимся, помогут вам максимизировать инвестиции в поддоны и поддерживать постоянное качество блоков.

Оглавление

• 1. Почему усталость материала приводит к растрескиванию поддонов станков для изготовления блоков?
• 2. Как ударные и термические напряжения способствуют растрескиванию поддонов?
• 3. Каковы основные характеристики нашей линейки паллетных машин?
• 4. Как правильное обращение и техническое обслуживание могут предотвратить появление трещин на поддонах?
• Часто задаваемые вопросы (FAQ)
• Заключение и консультация по выбору поддона

Почему усталость материала приводит к растрескиванию поддонов блочных машин?

Усталость материала является основной причиной выхода из строя поддонов блочных машин. Каждый раз, когда поддон помещается под форму, он подвергается высокоэнергетической вибрации, уплотняющей бетонную смесь. Эта циклическая нагрузка, повторяющаяся тысячи раз в течение срока службы поддона, постепенно ослабляет структуру материала. В случае стальных поддонов усталость начинается при микроскопических концентрациях напряжений — в точках сварки, острых кромках или дефектах поверхности — и распространяется в виде микротрещин, которые в конечном итоге приводят к полному разрушению. В случае деревянных поддонов усталость проявляется в виде расслоения и расслоения волокон, которое затем распространяется на трещины на всю толщину. Наша фабрика вКомпания Quangong Machinery Co., Ltd.провели обширные испытания на усталость различных материалов поддонов и обнаружили, что количество циклов до отказа может варьироваться от 5000 для плохо спроектированных деревянных поддонов до более 150 000 для наших стальных поддонов премиум-класса.

Ключевые факторы, ускоряющие усталость материала в поддонах для блочных машин:

• Интенсивность вибрации:Современные станки для изготовления блоков работают на частоте от 4000 до 7000 об/мин, совершая миллионы ударов за срок службы поддона. Более высокая амплитуда вибрации напрямую увеличивает нагрузку на поверхность поддона, сокращая усталостную долговечность. Наш завод рекомендует подбирать толщину и материал поддона в соответствии с энергией вибрации машины.
• Неравномерное распределение нагрузки:Когда блоки размещены на поддоне неравномерно или полость формы не идеально выровнена, возникают локализованные концентрации напряжений. Эти зоны высокого напряжения становятся отправными точками усталостных трещин. Мы обнаружили, что правильное выравнивание пресс-формы и тщательное размещение поддонов могут удвоить срок службы поддонов.
• Концентрация краевых напряжений:Углы и края поддона особенно уязвимы к усталости, поскольку они испытывают более высокие напряжения изгиба во время расформовки и транспортировки. Наши конструкции поддонов имеют закругленные углы и усиленные края для более равномерного распределения нагрузки.
• Изменения качества материала:Стальные поддоны, изготовленные из низкосортной стали или с некачественными сварными швами, будут иметь гораздо меньший усталостный срок службы. На нашем заводе используются стали марок S235JR и S355JR, которые обладают превосходной усталостной стойкостью. Для деревянных поддонов мы рекомендуем использовать твердые породы древесины, такие как дуб или бук, с правильной ориентацией волокон, чтобы предотвратить раскалывание.

Исследование на заводе по производству блоков в Австралии иллюстрирует влияние усталости материала. На заводе использовались стальные поддоны толщиной 8 мм, которые растрескивались примерно после 20 000 циклов (около 6 месяцев эксплуатации). После перехода на наши стальные поддоны толщиной 10 мм, прошедшие термообработку для снятия напряжений и улучшенную геометрию сварных швов, средний срок службы поддонов увеличился до 65 000 циклов — более чем в три раза. Завод сэкономил 45 000 австралийских долларов в год на замене поддонов и сократил время простоев производства на 12 процентов. Этот пример подчеркивает важность выбора поддонов, в первую очередь рассчитанных на сопротивление усталости.

Для решения проблемы усталости наш завод разработал запатентованную конструкцию, включающую в себя рисунок канавок для снятия напряжений на поверхности поддона. Этот паттерн перераспределяет вибрационную энергию, не позволяя ей концентрироваться в какой-либо одной точке. Кроме того, мы используем многопроходный процесс сварки с контролируемым охлаждением, чтобы минимизировать остаточные напряжения, которые способствуют возникновению трещин. Мы также предлагаем услугу тестирования поддонов, в которой используются тензодатчики для картирования распределения напряжений на существующих поддонах, выявляя потенциальные зоны отказа до того, как они треснут. Такой упреждающий подход является наиболее эффективным способом борьбы с усталостью материала и продления срока службы поддонов.

Как ударные и термические напряжения способствуют растрескиванию поддонов?

Помимо усталости, поддоны для блочных машин подвергаются двум другим основным типам напряжений: ударным и термическим напряжениям. Ударные напряжения возникают в процессе распалубки, когда свежесформированные блоки выталкиваются из формы на поддон. Это может привести к резкой нагрузке большой величины, которая со временем может вызвать вмятины и микротрещины. Термические напряжения возникают в процессе отверждения, особенно в системах, использующих пар или горячую воду. Поддон расширяется при нагревании и сжимается при охлаждении, создавая внутренние напряжения, которые могут привести к растрескиванию, если материал или конструкция не способны выдержать такое изменение размеров. Наш завод в QGM разработал специальные конструкции поддонов и выбрал материалы для смягчения ударных и термических напряжений, гарантируя, что наши поддоны останутся без трещин даже в самых сложных условиях.

Конкретные способы воздействия и термических напряжений вызывают растрескивание:

• Разрушающее воздействие:Когда машина для производства блоков извлекает блоки из формы, блоки могут упасть на поддон на несколько миллиметров. Это повторяющееся падение в сочетании с весом блоков (часто 50-100 кг на поддон) создает локальный удар, который может повредить стальные поддоны или расколоть деревянные. Со временем эти дефекты поверхности становятся концентраторами напряжений, что приводит к зарождению трещин.
• Термический цикл:В камерах пропаривания температура поддона может повышаться до 60-80°С, а затем охлаждаться до температуры окружающей среды. Сталь имеет относительно высокий коэффициент теплового расширения (12 x 10^-6 /°C), а это означает, что стальной поддон длиной 1,2 метра расширится примерно на 0,8 мм в диапазоне температур 60°C. Если поддон ограничен (например, жестким конвейером для поддонов), это расширение может вызвать коробление и растрескивание под напряжением. Наши поддоны оснащены слотами для расширения и установлены на гибких носителях, обеспечивающих свободное перемещение.
• Стресс, вызванный влажностью:В деревянных поддонах поглощение и десорбция влаги во время отверждения приводят к набуханию и усадке древесины. Это циклическое изменение размеров создает внутренние напряжения, которые могут привести к повреждению поверхности и, в конечном итоге, к расколу. Наша фабрика рекомендует использовать древесину, высушенную в печи, с защитным покрытием, чтобы свести к минимуму растрескивание, связанное с влажностью.

Термический стресс может быть особенно коварным, поскольку он не всегда заметен. Поддон может казаться прочным, но совокупный эффект тысяч термических циклов может привести к образованию микротрещин внутри материала. Эти микротрещины со временем перерастают в макротрещины, которые влияют на качество блока. В одном примечательном случае на заводе по производству блоков в Европе произошел всплеск растрескивания поддонов, что коррелировало с установкой новой системы высокотемпературного отверждения. Перейдя на наши термостабилизированные стальные поддоны (с предварительной термообработкой для снятия остаточных напряжений), завод снизил уровень растрескивания на 90 процентов.

Для снижения ударных напряжений наш завод рекомендует использовать поддоны с более толстым поверхностным слоем или сменной износостойкой пластиной. Наши стальные поддоны премиум-класса имеют закаленную поверхность (45–50 HRC), устойчивую к вмятинам, и скошенную кромку, снижающую концентрацию напряжений. Для деревянных поддонов мы предлагаем усиленную конструкцию с ламинированными слоями твердой древесины, которые более равномерно распределяют ударную силу. Мы также предлагаем резиновую амортизирующую прокладку, которую можно прикрепить к поверхности поддона для поглощения ударов при выдавливании из формы. За счет устранения ударных и термических напряжений посредством выбора материала и геометрии конструкции риск растрескивания значительно снижается, что приводит к увеличению срока службы поддонов и более стабильному производству блоков.

Каковы основные характеристики нашей линейки паллетных машин?

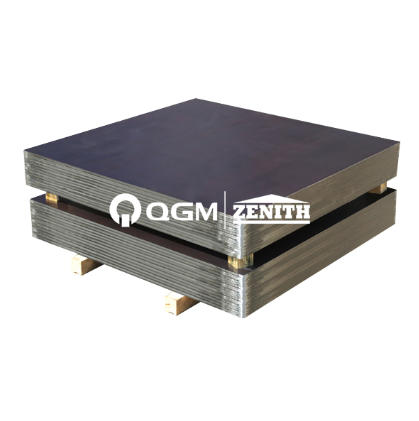

Компания Quangong Machinery Co., Ltd. производит полную линейку поддонов для машин для производства блоков, предназначенных для работы в тяжелых условиях производства бетона в больших объемах. Наш портфель поддонов включает в себя высокопрочные стальные поддоны, поддоны из конструкционной древесины (для применений с меньшим весом) и гибридные композитные поддоны, которые сочетают в себе преимущества обоих. В таблице ниже представлены основные характеристики наших самых популярных моделей стальных поддонов, которые используются в сочетании с различными типами машин для производства блоков, включая нашу серию машин для производства блоков Zenith в Германии. Все размеры можно настраивать, и наша фабрика может производить поддоны для любой конфигурации машины или пресс-формы.

В дополнение к стандартным моделям наша фабрика предлагает специальные функции для повышения долговечности и производительности поддонов. К ним относятся: канавки с подрезами для улучшенного извлечения из формы, прорезные отверстия для лучшего сцепления с конвейером поддонов и устойчивое к высоким температурам лакокрасочное покрытие (для применения при отверждении паром). Мы также предлагаем услуги по восстановлению поддонов, при которых мы шлифуем поверхность изношенных стальных поддонов и привариваем новую изнашиваемую пластину, продлевая срок службы поддона до 60 процентов за небольшую часть стоимости нового поддона.

Контроль качества имеет первостепенное значение в нашем производстве поддонов. Каждый стальной поддон подвергается испытанию на плоскостность (максимальное отклонение 1,5 мм на метр) и магнитопорошковому контролю для выявления любых поверхностных или подповерхностных трещин. Мы также проводим испытание на вибрацию, имитирующее 10 000 циклов работы машины для изготовления блоков, чтобы гарантировать, что поддон может выдерживать реальные условия. На каждом поддоне проштампован уникальный серийный номер, что позволяет нам отслеживать историю его производства и оказывать адресную поддержку в случае возникновения каких-либо проблем. На наши поддоны распространяется 12-месячная гарантия от производственных дефектов, а для крупных клиентов мы предлагаем оптовые скидки и программы обмена поддонов.

Как правильное обращение и техническое обслуживание могут предотвратить появление трещин на поддонах?

Хотя качество самого поддона имеет решающее значение, то, как с ним обращаются и обслуживают, не менее существенно влияет на срок его службы. Многие трещины на поддонах не являются неизбежными — они являются результатом неправильных методов обращения, неправильных процедур очистки или недостаточной смазки. Наш завод в Quangong Machinery Co.,Ltd. разработала комплексную программу ухода за поддонами, которой мы делимся со всеми нашими клиентами. Следуя этим рекомендациям, операторы заводов по производству блоков зачастую могут продлить срок службы поддонов на 50 и более процентов, что приводит к существенной экономии затрат и сокращению перерывов в производстве.

Основные методы обращения и технического обслуживания для предотвращения трещин на поддонах:

• Регулярная чистка и осмотр:После каждой смены удаляйте остатки бетона и мусора с поверхности поддона. Используйте пластиковый скребок или мягкую щетку. Избегайте металлических инструментов, которые могут поцарапать поверхность и создать источник напряжения. Осмотрите поддон на предмет каких-либо признаков растрескивания или деформации, особенно по краям и вблизи участков, поддерживающих блоки. Раннее обнаружение позволяет выполнить ремонт или замену до того, как произойдет катастрофический сбой.
• Смазка движущихся частей:Если поддоны являются частью конвейерной системы, убедитесь, что роликовые подшипники и направляющие правильно смазаны. Трение от смещенных или заклинивших роликов может привести к изгибу или перекручиванию поддона, что приведет к переломам под напряжением. Наш завод рекомендует проводить ежемесячную проверку смазки с использованием высококачественной смазки на литиевой основе.
• Практика хранения:Когда поддоны не используются, храните их в сухом, крытом помещении, вдали от прямых солнечных лучей и резких колебаний температуры. Не храните деревянные поддоны в контакте с землей, так как влага может проникнуть внутрь и ускорить гниение. Складывайте поддоны с достаточной вентиляцией, чтобы обеспечить выход влаги.
• Периодическое восстановление поверхности:Изношенную поверхность стальных поддонов можно отшлифовать или фрезеровать, чтобы восстановить плоскостность. Это также удаляет любые микроскопические трещины, которые могли возникнуть. Наш завод предлагает услуги по восстановлению, при которых мы обрабатываем поверхность поддона и наносим новое защитное покрытие, что фактически дает поддону новую жизнь.

Ярким примером важности технического обслуживания является завод по производству блоков в Южной Африке. На заводе возникали трещины на поддонах каждые 8 ​​000–10 000 циклов, несмотря на использование наших стальных поддонов премиум-класса. После осмотра объекта мы обнаружили, что процесс очистки поддонов включал использование металлической проволочной щетки, которая создавала микроскопические царапины, которые служили местами зарождения трещин. После перехода на щетку с нейлоновой щетиной и внедрения еженедельных проверок срок службы поддона увеличился до более чем 30 000 циклов, что позволило заводу сэкономить более 30 000 долларов США в год на затратах на замену поддонов.

Кроме того, мы рекомендуем внедрить систему ротации поддонов, особенно для заводов, на которых используются многоблочные станки. Благодаря ротации поддонов на разных машинах характер износа становится более равномерным, и ни один поддон не подвергается наихудшему сценарию нагрузки. На нашем заводе имеется журнал поддонов, в котором отслеживается количество циклов, выполненных каждым поддоном, что позволяет руководителям предприятий прогнозировать потребности в техническом обслуживании и заранее планировать замены. При систематическом подходе к техническому обслуживанию можно максимально увеличить срок службы поддонов машин для изготовления блоков, обеспечивая стабильное качество блоков и снижая общие производственные затраты.

Часто задаваемые вопросы (FAQ)

Вопрос 1: Сколько часов прослужит типичный поддон машины для изготовления блоков, прежде чем он треснет?

Ответ: Срок службы поддона блочной машины сильно варьируется в зависимости от материала, конструкции, условий эксплуатации и обслуживания. Стандартный стальной поддон толщиной 8 мм на заводе с умеренной нагрузкой может прослужить от 20 000 до 30 000 циклов (приблизительно 6-12 месяцев), тогда как стальной поддон толщиной 10 или 12 мм на хорошо обслуживаемом заводе может превысить 60 000 циклов. Деревянные поддоны обычно служат от 5000 до 10 000 циклов. Стальные поддоны премиум-класса, производимые нашим заводом, рассчитаны на 50 000–80 000 циклов в типичных условиях эксплуатации, и мы задокументировали случаи, когда при правильном обслуживании их количество превышало 100 000 циклов. Ключом к долговечности является не только сам поддон, но и применяемые методы его эксплуатации и технического обслуживания.

Вопрос 2: Можно ли отремонтировать треснувшие поддоны блочной машины или их всегда следует заменять?

Ответ: Во многих случаях треснувшие поддоны можно отремонтировать, особенно если трещина небольшая и расположена в некритическом месте. Для стальных поддонов небольшие трещины можно заварить и зашлифовать. У деревянных поддонов треснувшую доску можно заменить. Однако если трещина большая или расположена вблизи несущей площадки, безопаснее и экономичнее заменить поддон. Наш завод предлагает услуги по ремонту стальных поддонов, которые включают обнаружение трещин, сварку, термообработку для снятия напряжений и шлифовку поверхности. Данная услуга позволяет восстановить поддон до состояния, близкого к исходному, за 40-60 процентов от стоимости нового поддона. Мы рекомендуем проводить ежегодную проверку поддонов, чтобы определить, какие поддоны подлежат ремонту, а какие следует списать.

Вопрос 3: Какой материал для поддонов для блочных машин наиболее устойчив к растрескиванию?

Ответ: Для устойчивости к растрескиванию в сложных условиях производства блоков высокопрочная сталь (S355JR или эквивалент) с поверхностной твердостью 45-50 HRC обеспечивает наилучшее сочетание прочности, ударной вязкости и усталостной прочности. Поддоны нашего завода с футеровкой Hardox (серия QMP-S12) специально разработаны для обеспечения максимальной долговечности и имеют износостойкую поверхность, которая также обеспечивает отличную устойчивость к растрескиванию. Деревянные поддоны, хотя и более доступны по цене, более склонны к растрескиванию из-за влаги и ударов и, как правило, не рекомендуются для высокопроизводительных предприятий. Композитные поддоны предлагают золотую середину: они обладают хорошей устойчивостью к растрескиванию, но имеют более высокую стоимость, чем деревянные.

Вопрос 4. Как узнать, что мой поддон вот-вот треснет, чтобы предотвратить внезапный выход из строя?

Ответ: Существует несколько предупреждающих знаков, указывающих на приближающуюся трещину поддона. В случае стальных поддонов обратите внимание на видимые пятна ржавчины или изменения цвета — это могут быть признаки микротрещин в местах проникновения влаги. Изменение звука во время работы машины для изготовления блоков, а именно более металлический звон, может указывать на то, что поддон потерял свою жесткость. Регулярные проверки плоскостности (с помощью линейки) позволяют обнаружить коробление, которое часто предшествует растрескиванию. Для деревянных поддонов любые трещины или расколы по краям являются ранним тревожным признаком. Наш завод рекомендует проводить еженедельный визуальный осмотр и ежемесячное измерение плоскостности, чтобы выявить проблемы на ранней стадии. Кроме того, мы предлагаем услугу ультразвукового обнаружения трещин на стальных поддонах, которая позволяет выявить подповерхностные трещины до того, как они станут видимыми.

Вопрос 5: Имеет ли Quangong Machinery Co.,Ltd. предложить программу обмена поддонов для операторов заводов по производству блоков?

Ответ: Да, мы предлагаем нашим клиентам комплексную программу обмена поддонов. В рамках этой программы вы можете вернуть изношенные или треснутые поддоны на наш завод, и мы предоставим вам восстановленные поддоны по сниженной цене. Эта программа особенно выгодна для крупнообъемных заводов по производству блоков, которые ежегодно проходят через множество поддонов. Возвращенные поддоны проверяются, ремонтируются, обновляются и повторно сертифицируются на соответствие первоначальным спецификациям. Такой циклический подход сокращает количество отходов, снижает затраты на поддоны и гарантирует, что у вас всегда будут стабильные поставки высококачественных поддонов. Свяжитесь с нашим отделом продаж, чтобы узнать больше о программе обмена и условиях.

Вывод: защитите свои инвестиции с помощью высококачественных поддонов и профилактического обслуживания.

Поддоны для блочных машин — это важнейшая инвестиция в вашу производственную линию, и их неожиданный выход из строя может оказаться дорогостоящим и разрушительным. Понимание того, почему поддоны трескаются — из-за усталости материала, ударного напряжения, термоциклирования или плохого обслуживания — является первым шагом на пути к предотвращению поломок. Выбрав правильный материал и толщину поддонов для вашего конкретного применения, соблюдая строгий график технического обслуживания и используя качественные поддоны от проверенного производителя, такого как Quangong Machinery Co.,Ltd., вы можете значительно продлить срок службы поддонов, сократить время простоя и улучшить качество блоков. Обширный ассортимент стальных, деревянных и композитных поддонов, предлагаемый нашим заводом, разработан с учетом самых высоких стандартов долговечности, и наша техническая команда готова помочь вам оптимизировать вашу стратегию управления поддонами.

У вас частые поломки поддонов или вы хотите обновить свой инвентарь поддонов?Свяжитесь с Quangong Machinery Co.,Ltd. сегоднядля подробной консультации по поддонам. Мы проанализируем ваши производственные данные, порекомендуем идеальную модель поддона и предоставим подробный план реализации. Мы также предлагаем бесплатную пробную программу поддонов для соответствующих клиентов.Запросите образец поддона и руководство по техническому обслуживанию прямо сейчас в компании Quangong Machinery Co.,Ltd. и сделайте первый шаг к производству блоков без трещин.
